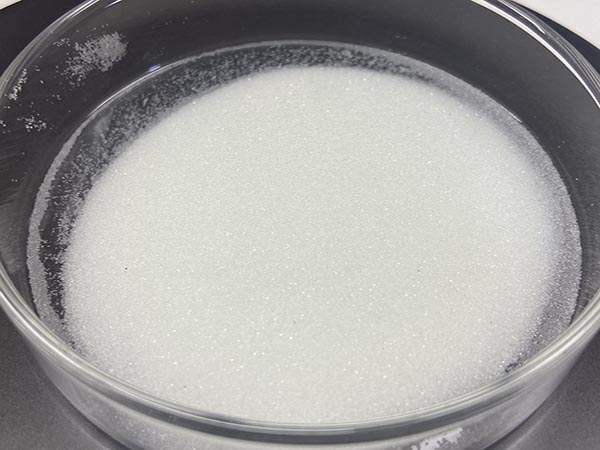

关于喷砂磨料玻璃珠的选型，核心在于根据你的工件材质、处理目的来匹配合适的参数。简单来说，选型主要看这几点：
1.先看工件材质，这是硬约束
普通碳钢、铸铁件（除锈、去氧化皮）：选择范围较广，可以选用0.3-0.8mm粒径的
玻璃珠，既能有效除锈，又能为后续涂装提供良好的表面粗糙度。如果追求效率，也可考虑40-80目的粗粒径玻璃珠。
不锈钢、铝合金、铜等非铁金属（美化、去毛刺）：须使用不含铁元素的磨料，玻璃珠是理想的选择。对于不锈钢制品，常用60-100目的玻璃珠进行亚光处理；对于较软的铝合金，则推荐使用100-200目甚至更细的玻璃珠，温和处理，避免损伤基材。
精密零件、模具、医疗器械（抛光、强化）：需要很细的粒径和高圆度。应选择0.05-0.2mm（约200-325目）的玻璃珠，并且要求圆度达到98%以上，以确保表面光洁无划痕。
2.再明确处理目的，匹配粒径和硬度
深度除锈、去厚涂层：需要较大的冲击力，选粗粒径（如20-40目或0.5-1.0mm）。莫氏硬度6-7的普通钠钙玻璃珠即可胜任。
表面清洁、去毛刺、一般性处理：兼顾效率与表面粗糙度，选中等粒径（如40-80目或0.3-0.8mm）。
表面美化、亚光/缎面效果、精密抛光：需要细腻均匀的效果，选细粒径（如100-200目或0.05-0.2mm）。此时，玻璃珠的高圆度至关重要，能避免划伤工件。
高温环境作业：如果处理高温管道或锅炉部件，须选择耐温性≥300℃的专用耐高温玻璃珠，这类产品通常通过添加氧化铝等成分来提升热稳定性，防止在高温下软化堵塞喷嘴。
3.最后关注几个关键性能指标
成圆率：对于表面处理，成圆率越高越好（通常要求≥80%）。球形颗粒冲击温和，不会损伤工件表面，且能循环使用多次。
材质成分：普通钠钙玻璃珠成本低，适用大多数场景；硼硅酸盐玻璃珠耐冲击性和化学稳定性更好，寿命更长，适合高端或高压作业场景。
设备匹配：高压喷砂设备应选用强度更高的玻璃珠，低压设备则可匹配细粒径玻璃珠，以减少破碎率，提高磨料利用率。
选型就是“对症下药”：处理钢铁件除锈，用0.3-0.8mm的通用型；处理不锈钢、铝合金，用60-200目的细粒型；处理精密件，用0.05-0.2mm的高圆度微珠。遇到特殊高温环境，别忘了选耐高温型号。
